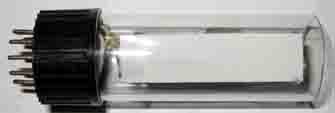

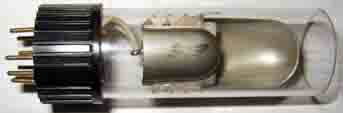

Solid state magic eye tube met 20 leds en de 1 led uitvoering.
- Uitwisselbaar met de originele buis. (zie Opmerkingen)
- Buisvoeten zijn hergebruikt.
- Lange gebruiksduur.

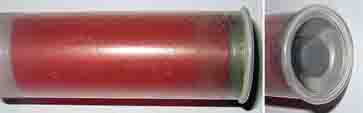

- Sterke kunststof behuizing en optiek.
- Bestand tegen externe temperatuur.
- Goed zichtbare afstemming met vloeiend licht.
- Helderheid is regelbaar. (alleen bij 20leds)
- Automatische roosterdetectie
- Geschikt voor vintage radio’s.
- Indicatie kleur groen. (520nm)
- Gebruikt de gloeidraad voeding, EM 6,3V AC +/-10% en UM 12,6V AC +/-10%.
- Voeding is intern galvanisch gescheiden.
- Stroomverbruik +/- 35mA.
- AVR / AGC gevoeligheid logaritmisch.
- Meetwaarden –80mV tot –10,5V +/-5%. (zie grafiek)
- Ig belasting 0,3 > 0,6µA.

Opmerkingen.
Aansluitvoorwaarden;
- Met een 6,3V AC parallel voeding kan de EM ledbuis zonder voorwaarden uitgewisseld worden.

- Bij serie voeding (UM versie) is op de buishouder binnen de radio een externe weerstand nodig.
>De spanningsval hierover moet zijn +/- 12,6V AC. (referentie R is 120 Ohm 2 Watt bij 100mA)

- Een EM34-L kan als UM34-L worden gebruikt samen met 2 externe weerstanden.
>De aangesloten spanningsval over 1 van de weerstanden moet dan zijn +/- 6,3V AC.
>Het vooraanzicht (sluitlicht A2) zal met deze inzet een 1/4 slag rechtsom gedraaid moeten worden.
>Zie hiervoor een omschrijving op deze website onder Stereo Web > Meetapparaten.
>Een 1 led versie heeft gelijke aansluitvoorwaarden maar behoeft niet gedraaid te worden.

- De anodespanning wordt in deze uitvoeringen niet gebruikt en beperkt het volgende;
>Knippert niet aan of uit op de anodespanning als uitschakel of duurzaamheid functie.
- (een ledoog kan niet inbranden en daarmee is de uitschakelfunctie niet belangrijk)

Kleine voorraad, getest en geleverd in doosje.
Pakketkosten in Nederland met Postnl € 6,95 of naar DHL Servicepunt € 5,45

Vergelijk led oog EM34-L met een originele EM34


-Vg metingen EM34-L



Reactie's op de 20 leds uitvoering.
>De buis in 2 radio uitgeprobeerd, Grundig 4090 en Erres KY577, vond het er best wel acceptabel uitzien.
Bij een test in een Philips GM toongenerator GM2308 wordt de EM ook gebruikt om de frequentie te ijken de EM zou moeten gaan knipperen, dat gebeurt niet. De EM34-L reageert niet op een wijziging van de anode regelspanning. Met een gewone EM34 werkt dit wel.
Denk algemeen gezien dat de buis toepasbaar is in een radio ontvanger.
(Klopt, de anodespanning wordt niet gebruikt.)

>Het oog voldoet aan de verwachting.
Een verbeterpunt, het licht zou wel wat minder fel kunnen zijn. Met name 's avonds is het nogal aanwezig.
Ben er erg blij mee.
(Ze zijn nu minder fel afgeregeld, achter de sticker zit een klein gaatje voor het regelen van de helderheid.)

>De resultaten van de EM vallen mij niet tegen alleen vind ik het jammer dat, wanneer er geen zender gevonden wordt er toch minimaal 2 tot 3 led's aan weerszijden branden. Het valt nauwelijks op dat dit geen originele EM is.
(De eerste 2 leds dragen bij aan het aanzicht van een origineel oog.)

>Ik ben er erg content mee en krijg alleen maar positieve reacties.

Reactie's op de 1 led uitvoering.
>Een leuk product en betaalbaar, de lichtsterkte is prima de kijkhoek is wat klein.
Het sterker worden van het lichtbeeld naarmate de zender sterker wordt is m.i. prima.
De binnenantenne in de radiokast pakt wel wat hf straling op.
(De buizen zijn inmiddels voorzien van een inwendige afscherming om de hf straling verder te beperken.)
