XFY51

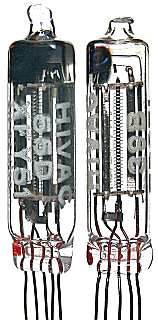

Hivac XFY51, foto Karl-Heinz Entrich



Merknaam Hivac
Equivalente types
Zie ook DL67
RMorg models XFY51
Frank's datasheets

Een sub-miniatuur beam tetrode voor gebruik in gehoorapparaten en instrumenten.

De glazen omhulling heeft een diameter van 7x9 mm en is, zonder de aansluitdraden, 30 mm lang. Pin 1 is gemerkt met een rode stip.

Aansluitingen


draad 1 2 3 4 5
> a g2 +f g1 -f

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout
> 1.25 0.010 22.5 22.5 0 0,32 0.09 80,000     0,0023W
