EDD11

Telefunken EDD11

Merknaam	Telefunken
Equivalente types
Zie ook	ELL1
RMorg models	EDD11, EDD11
Frank's datasheets	EDD11

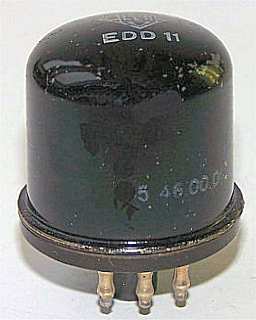

De EDD11 is een dubbele Telefunken eindtriode uit 1938 voor gebruik in autoradio's.
In klasse AB balansschakeling wordt een vermogen geleverd van 5,5 watt bij een vervorming van 10%. De kathodes zijn gemeenschappelijk uitgevoerd.

De afmetingen zijn 36 bij 42 mm.

Aansluitingen

G8A	1	2	3	4	5	6	7	8
>	a	g	k,m	-	h	h	g'	a'

Specificaties

Triode	Vh	Ah	Va	Vg	mAa	ra	gm	Pdiss	Pout	D
>	6.3	0.4	250	-2.2	12			3
