6SH7

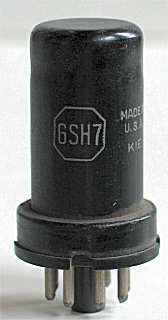

RCA 6SH7
| Merknaam | GE, Haltron, Ken-Rad, RCA, RFT |
| Equivalente types | 6j3, CV594 |
| Zie ook | 12SH7, 6SG7 |
| RMorg models | 6SH7, 6SH7D, 6SH7GT, 6SH7L |
| Frank's datasheets | 6SH7, 6SH7GT, 6SH7L |
De all-metal HF-MF pentode 6SG7 is door RCA geintroduceerd in 1941.
Deze buis wordt toegepast in r.f. of m.f. versterker schakelingen met
variabele versterking.
De buis is geschikt voor frequenties tot 18 MHz.
De GT versie heeft een glazen omhulling.
De metalen buis heeft een diameter van 25 mm en is 52 mm lang.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| > | 6.3 | 0.3 | 250 | 150 | -1 | 10.8 | 4.1 | 900,000 | 4.9 | 3 |
