Philips AD3800

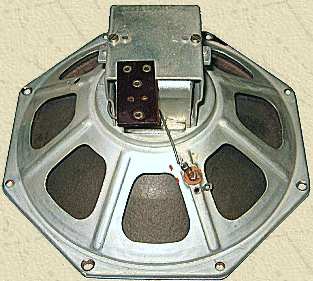

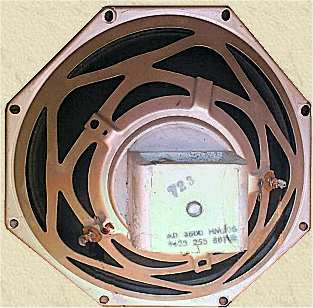

Philips AD3800M-06, 1964 Philips AD3800M, met magnetische afscherming Philips AD3800M-06, 1965		De M versie heeft een dubbele conus Philips AD3800HM-06, foto Paul Burgess (Nieuw-Zeeland) Wordt gebruikt in de Philips 23GL214 box.

Dit is de bekende luidspreker uit 1955. Gemiddelde gevoeligheidsklasse, 11,000 Gauss - 26.200 Maxwell, rendement is 6%.

Varianten zijn de AD3800M (18.000 Hz), AD3800AM (18.000 Hz, 800 ohm), AD3800BM (18.000 Hz, 400 ohm) en de AD3800CM (150 ohm).
Een andere variant is de AD3800X, deze heeft een aangepaste frequentiecurve.

De Philips AD3800HM-06 (18.000Hz) is een verstevigde uitvoering uit Nieuw-Zeeland.

De gemeten resonantiefrequentie is 100 Hz, met een resonantiepiek van 9 dB.

De prijs begin jaren '60 was DM 36 (D).

Specificaties

Pdiss	Res	Freq	Imp	Size	Diam	Weight
6	75	11,000	5	19.4x19.4x9	18	520
